Abwassersystem

Vorgefertigte Beton-Kontrollschächte für Abwassersysteme dienen zum Sammeln und Ableiten von Abwasser und Regenwasser sowie zur Wartung, Kontrolle und Reinigung des Systems.

Wir fertigen sie klassisch mit Betonboden und mit Kunststoffboden, der den Schacht vor den schädlichen chemischen Einflüssen der Abwasserflüssigkeiten schützt. Die erforderliche Schachthöhe wird durch die Verwendung von vertikalen Verlängerungen entsprechender Höhe und konischem Ende oder Stahlbetonplatten erreicht, auf denen der Gusseisendeckel direkt montiert wird.

Alle Ecken der Rohrleitungsführung werden im Schachtboden aus Beton oder Kunststoff gelöst. Betonschächte können Kaskadenanschlüsse in einer vom Kunden festgelegten Höhe aufweisen. Alle Rohrverbindungen, Fugen, Dichtungen und die Schachtkonstruktion sind so konzipiert, dass sie wasserdicht sind.

In der Tabelle sind die Abmessungen des Fensters, die Elemente, aus denen es besteht, und die möglichen Arten der Fensterbasis aufgeführt:

FENSTERNAME	Schachtmaße (helle Öffnung)	ELEMENTE, AUS DENEN EIN FENSTER BESTEHT	BASISTYP	MAXIMALE GRÖSSE ROHRANSCHLUSS
Betonfertigteile Inspektionsschacht KBS 600	DN 600 mm	• DN600-Basis • AB Vertikalelement DN600 • Stahlbetonplatte DN600	mit Betonboden mit Kunststoffboden	DN 200 mm DN 250 mm
Betonfertigteile Inspektionsschacht KBS 800	DN 800 mm	• DN800-Basis • AB Vertikalelement DN800 • konisches Ende DN800 oder Stahlbetonplatte DN800	mit Betonboden mit Kunststoffboden	DN 300 mm DN 300 mm
Betonfertigteile Inspektionsschacht KBS 1000	DN 1000 mm	• DN1000-Basis • AB Vertikalelement DN1000 • konisches Ende DN1000 oder Stahlbetonplatte DN1000	mit Betonboden mit Kunststoffboden	DN 600 mm DN 600 mm (dickerer Wandfuß)
Betonfertigteile Inspektionsschacht KBS 1200	DN 1200 mm	• DN1200-Basis • AB Vertikalelement DN1200 • konisches Ende DN1200 oder Stahlbetonplatte DN1200	mit Betonboden mit Kunststoffboden	DN 800 mm DN 800 mm
Betonfertigteile Inspektionsschacht KBS 1500	DN 1500 mm	• DN1500-Basis • Reduzierplatte DN1000/1500 oder DN1200/1500 • AB Vertikalelement DN1000 oder DN1200 • konisches Ende DN1000 - DN1200 oder Stahlbetonplatte DN1000 - DN1200	mit Betonboden mit Kunststoffboden	DN 1200 mm DN 1000 mm

Arten von Montageschächten:

Je nach Anschlussanforderung werden folgende Revisionsschächte hergestellt:

Vorübergehend
Transient (Profiländerung)
Abgewinkelt (≤90°)
Abgewinkelt (≥90°)
Initialen (blind)
Kaskade

Die Fensterelemente werden geliefert mit:

Gummidichtungen für den Anschluss
im Schacht eingebaute kunststoffbeschichtete Klettergerüste
Im Schachtboden integrierte Kunststoffverbinder
Im Schaftboden integriertes Kunststoff-Kinetoskop

Für alle in den Schachtelementen verbauten Werkstoffe liegen entsprechende Konformitätserklärungen vor .

• HRN EN 1917:2002/AC:2008 Betonschächte und -schächte, unbewehrt, mit Stahlfasern und bewehrt

• HRN EN 476:2011 Allgemeine Anforderungen an Teile für die Entwässerung und Kanalisation

• HRN EN 681-1:2003/A3:2007 Elastomerdichtungen: Werkstoffanforderungen für Dichtungen für Rohrleitungen für Wassertransport und -ableitung – Teil 1 Vulkanisierter Kautschuk

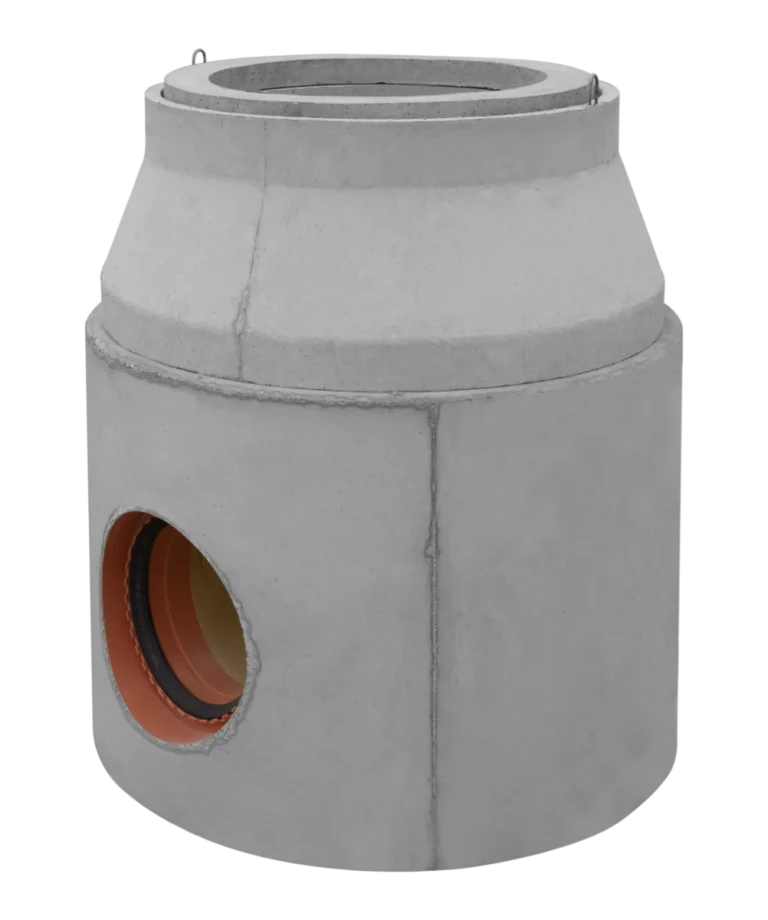

Betonsockel

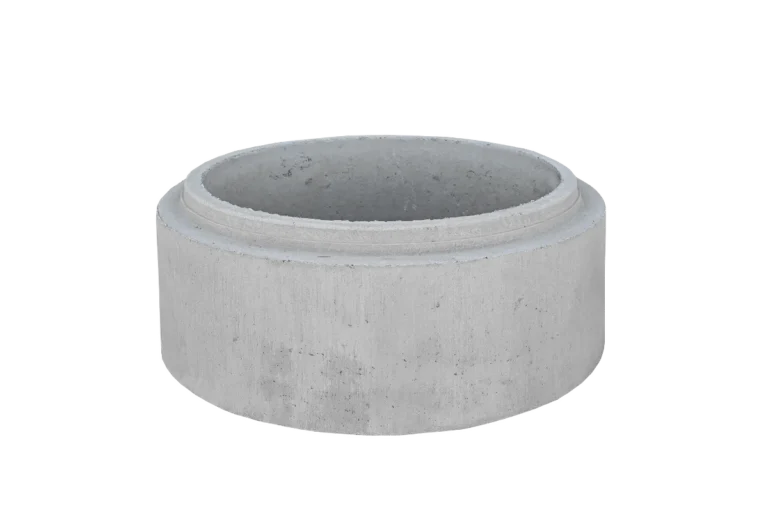

Vertikale Erweiterungen

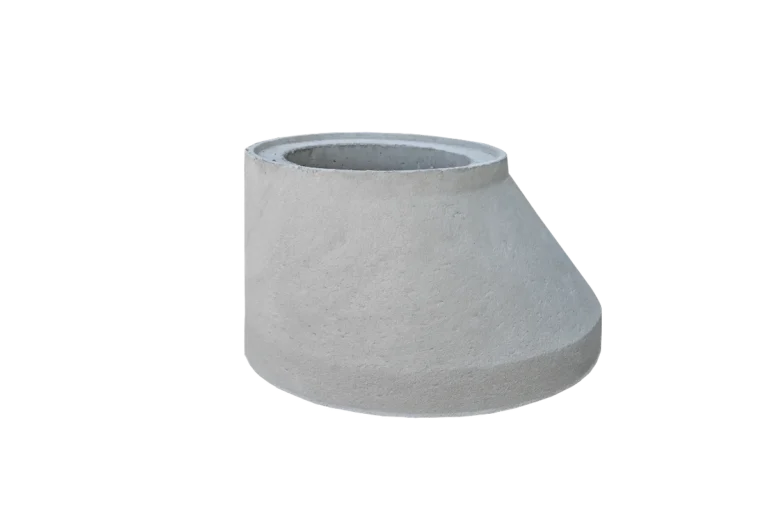

Konische Enden

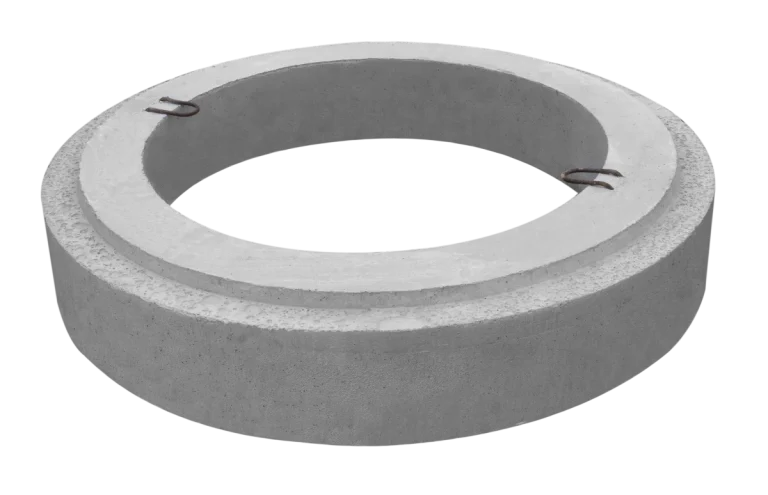

Justierringe

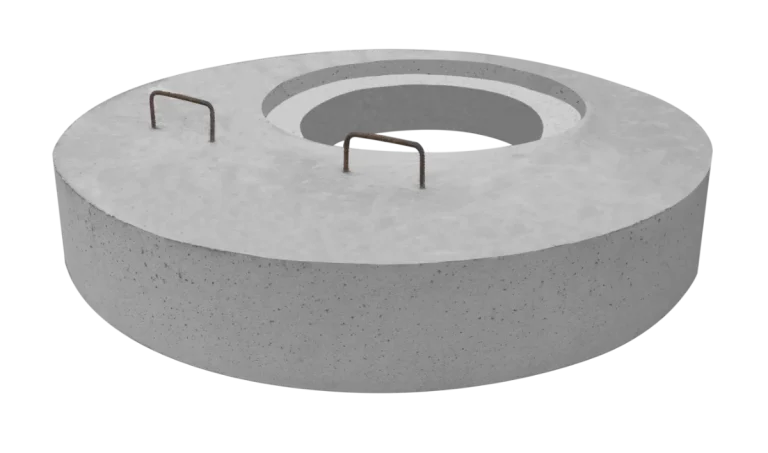

Betonplatten

Reduzierplatten

Betonschächte DN600

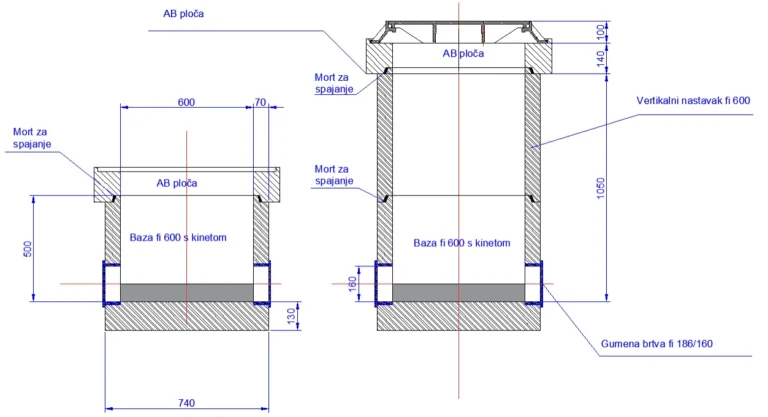

a) Fertigbeton-Montage-Revisionsfenster KBS 600 mit Betonboden für Hausanschlüsse und Kanalisation

b) Fertigbeton-Montage-Revisionsfenster KBS 600 mit Kunststoffboden zum Profil

Betonschächte DN800

a) Fertigbeton-Kontrollschacht KBS 800 mit Betonboden und integrierter Kunststoffkupplung oder Gummidichtung (für Betonrohre)

b) Betonfertigteil-Montage-Revisionsfenster KBS 800 mit Kunststoffboden und Verbindern

Betonschächte DN1000

a) VORGEFERTIGTER (VORKONSTRUIERTER) BETONMONTIERTER KONTROLLSCHACHT KBS 1000 MIT BETONBODEN UND INTEGRIERTEM KUNSTSTOFFKUPPLUNGS- ODER GUMMIVERSCHLUSS (FÜR BETONROHRE)

b) Betonfertigteil-Montage-Revisionsfenster KBS 1000 mit Kunststoffboden

c) Fertigbetonbaugruppe Tangentialfenster KBS 1000 für Rohre bis FI 300 mm

Betonschächte DN1200

a) VORGEFERTIGTER (VORKONSTRUIERTER) BETONMONTIERTER KONTROLLSCHACHT KBS 1200 MIT BETONBODEN UND INTEGRIERTEM KUNSTSTOFFKUPPLUNGS- ODER GUMMIVERSCHLUSS (FÜR BETONROHRE)
